關鍵詞：生物質；鍘碎料燃料；螺旋給料機；固定爐排
O 引言
隨著我國農村城鎮化的不斷發展，越來越多的農村生物質從灶用能源中分離出來，成為農業廢棄物。目前我國廣大城鄉結合部、小城鎮地區的農林副產物生物質常被作為廢棄物焚燒。城市的園林廢棄物也作為垃圾處理，不但浪費能源，也造成環境污染。我國每年農林廢棄物、能源林業和其他能源作物相當于9億噸標煤。研究開發經濟、實用、環保的生物質能應用技術，對解決農林廢棄物焚燒引起的環境污染和能源浪費問題，滿足廣大農村地區和城鄉結合部大量的小型供熱需求，具有重要意義。
作為生物質能應用的常用方式之一，生物質燃燒技術在國內外發展迅速，不斷涌現各種技術和設備。生物質直燃的主要特點是：能量密度低，大型應用時燃料收集、儲存成本高；S02、NOx排放低；鍋爐中各受熱面的沾污腐蝕，灰分的結焦，煙氣中氯化氫、氣溶膠含量較高等問題嚴重。采用生物質成型燃料能夠顯著提高能量密度，在歐洲得到廣泛應用。然而由于生物質成型過程能耗高、設備磨損快、燃料成本高，在國內推廣收到限制。以木質顆粒為例，不考慮干燥能耗，國內引進技術改進機組的實驗?zāi)芎臑?84. 4kWh．t。國內研究者也開展了捆燒生物質實驗研究，其燃料密度適中，實驗中為130 kg．m-3；加工能耗較低，約30kWh．t。此外，還有部分生物質不容易被收集，亟需一種靈活、方便的方法來減少這部分能源的浪費。本文研究者們?cè)O(shè)計了一種針對園林廢棄物的小型生物質鍘碎料直燃熱水鍋爐，并進行了實驗研究。實驗所用的燃料密度為126kg．每立方米，與捆燒生物質相當。由于本方案只需要簡單鍘碎而無需切片，燃料加工能耗與生物質成型燃料切片工藝的13. lkWh．t相比，其能耗應該更低。本生物質直燃鍋爐可用于園林廢棄物、果園區和產棉區農業廢棄物的處理兼小型供熱。
1 鍋爐方案設計

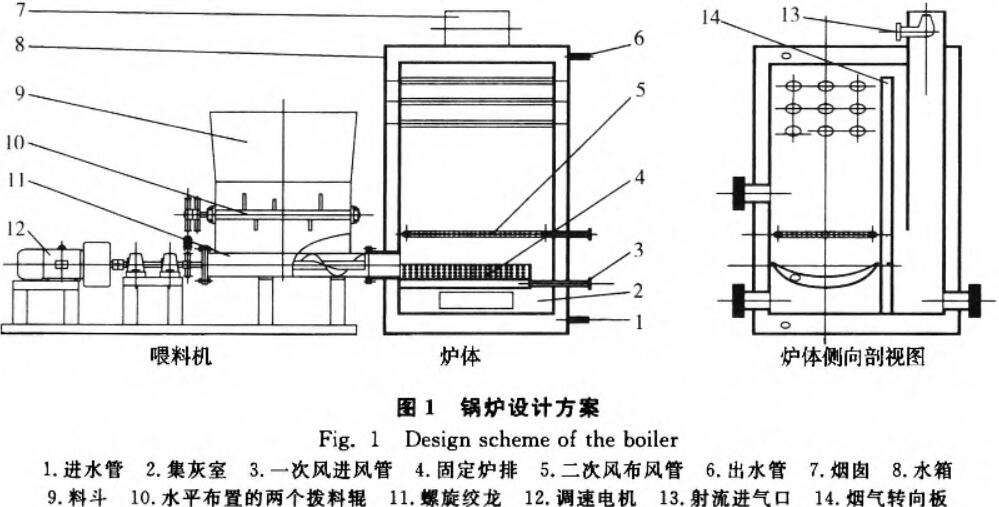

鍋爐為固定爐排層燃鍋爐，由防架橋螺旋給料機和鍋爐本體兩部分組成，如圖1所示。
連續、穩定給料是鍋爐穩定運行的前提。鍘碎料特別容易架橋，一方面破壞給料的連續性；另一方面架橋造成物料分布不均勻，導致給料量的波動。本文的研究者們經過反復實驗發現，對于長度小于10cm的鍘碎料，在料斗底部水平布置兩個同向旋轉的撥料輥可有效地解決搭橋問題，較好地實現均勻落料；采用適當螺距的螺旋絞龍可將鍘碎料穩定地輸送至爐排。爐膛和螺旋絞龍之間由10cm長的料管連接，料管中的鍘碎料將絞龍與爐膛高溫隔離開。 由于鍘碎料之間相互交叉、重疊，使燃料層具有一定的“剛度”。螺旋絞龍?jiān)趯⑿迈r燃料輸送至爐排的同時也將爐排上的燃料整體向后推移。燃料在爐排上的燃燒可從前向后分為四個區段：燃料預熱干燥段、揮發部排煙分析出燃燒段、焦炭燃燒段、灰渣燃盡段。與鏈條爐的燃燒過程類似，灰渣從爐排末端落人集灰室。本方案的機械化程度較高，只需每3～4h往料斗加一次料，同時集灰室清灰一次即可。
為了簡化結構，降低加工成本，爐膛由半包圍結構的水套和煙氣轉向板圍成。同時在爐膛上部布置了對流一輻射換熱面以使結構更加緊湊。
爐內設有一次風和二次風。煙氣經轉向室后從上部排煙管排出，并可利用高速氣體射流的引射作用輔助排煙。灰分主要從爐排末端爐排孔或側面空隙落入集灰室收集排出。煙氣攜帶部分灰分也落入集灰室。
2燃料及實驗裝置主要參數

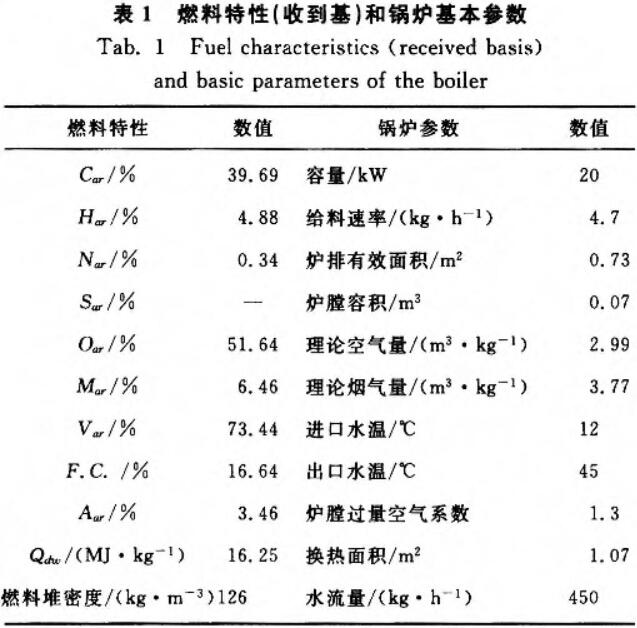

本文以校園園林廢棄物為燃料，設計、搭建了20kW浴室鍋爐實驗裝置。收集了校園園林廢棄物，鍘碎至長度小于10cm的碎段，自然晾干后檢測并儲存，以備實驗。燃料特性參數和鍋爐主要參數如表1所示。
3試驗及結果
3.1 試驗內容及方法
1)給料的穩定性：在料斗中一次性裝入15kg燃料，開動給料機，記錄每5min內出料量。
2)額定工況下鍋爐熱水管出口水溫：采用K型熱電偶檢測，由OMD- PDQI型采集卡和計算機連續采集記錄。
3)煙氣成分，排煙溫度，排煙含塵量：煙氣過濾后，由Gasboard-3100紅外煙氣分析儀檢測CO、C02等含量。排煙溫度檢測方法同水溫檢測。排煙含塵量的檢測應用3012H型自動煙塵／氣測試儀，采用GB5468-91標準檢測。
4)飛灰及灰渣含炭量：將灰分在815℃條件下灼燒1h，由灼燒前后質量差確定含碳量。
3.2實驗結果
3.2.1 喂料的穩定性

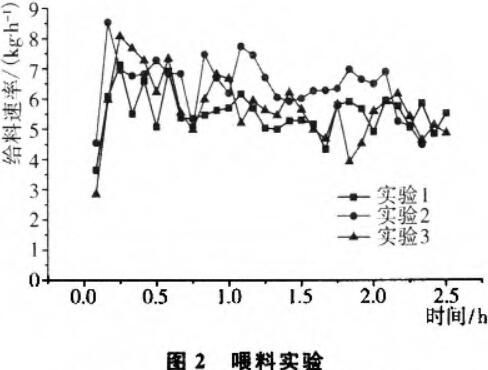

三次喂料實驗結果如圖2所示。從圖2可以看出，鍘碎料的喂料可控制在6kg．h-l上下20%范圍內波動，并且隨料斗中物料的減少，略有下降趨勢。這些實驗以及后續的燃燒實驗表明，給料機運行可靠，總體喂料速率穩定，燃燒過程穩定。
3.2.2 鍋爐運行時熱水管出口水溫特性

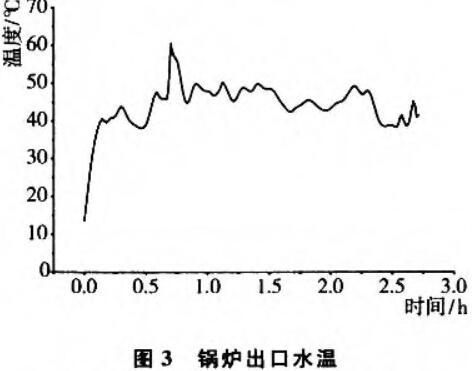

鍋爐啟動后初始有個非穩定態過程，約10min接近穩定的狀態，實驗用的鍋爐控制系統無水溫控制，水溫有一定波動。圖3給出其中1次實驗時熱水管出口水溫隨時間的變化。實驗表明，在初始水溫為12℃、水流量為450kg．h時，鍋爐出口水溫維持在48±10℃。
3.2.3鍋爐排煙特性
穩定運行時鍋爐的排煙溫度在250士10℃，煙氣中C02為8%～10%；CO含量為0.23%～0. 27%。生物質鍘碎料鍋爐的煙塵排放的平均值在110～170 mg．m-3范圍內，低于鍋爐大氣污染物排放標準GB13271-2001中燃煤鍋爐在二類區200mg．m³的煙塵排放上限，符合國家標準。
3.2.4灰分中的殘?zhí)?br /> 灰分主要以灰渣和飛灰的形式存在，其中灰渣的份額平均為91. 6%，飛灰的份額平均為8.4%；各工況下灰渣含碳平均為7. 8%，而飛灰含碳測得數值較高，平均為56. 7%。
3.3結果分析
3.3.1鍋爐正平衡效率

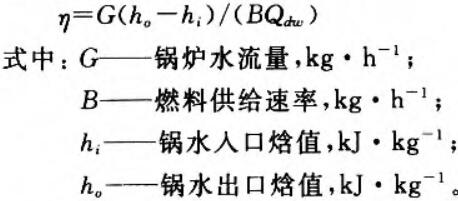

鍋爐熱效率采用正平衡方法計算，效率為鍋爐熱水吸熱量與燃料放熱量之比。
據4次穩定實驗運行時溫度檢測結果，計算出鍋爐的熱效率在65. 8%～74. 2%之間，平均為70%。與歐美多數生物質小鍋爐效率(50%～80 %)和河南農業大學的捆燒爐效率（約73%）相當。
3.3.2鍋爐熱損失
根據排煙量和排煙溫度計算出該鍋爐的排煙損失12. 4%，機械不完全燃燒熱損失1.4%，由排煙中的CO含量計算的化學不完全熱損失為1.1%。鍋爐爐膛由半包圍的水套結構和煙氣轉向板圍成，未設置保溫層，整體散熱較大，計算散熱損失約為10%。灰渣物理顯熱損失平均為0. 63%。可得鍋爐反平衡效率為74. 47%，與正平衡效率偏差為4.47%，小于5%。
雖然鍋爐結構簡單，但其煙塵排放濃度符合國家標準。主要原因有：城市園林廢棄物灰分含量較低；燃燒時未經粉碎，大多數灰分存于爐體集灰室的灰渣中；爐體的煙塵沉降室起到了分離沉降煙氣中灰塵的作用。
灰渣含碳量較低，機械不完全燃燒熱損失小，這表明給料機構、爐排及一次風設計合理，固體燃料燃盡充分。
檢測同時表明，飛灰含碳高，煙氣中CO含量偏高。這可能是由于爐膛高度偏低的原因造成的，需在后續研究中加以改進。
4 結論和討論
1)園林廢棄物等生物質鍘碎料具有較低的燃料生產能耗，適當?shù)哪芰棵芏龋捎米鲂⌒湾仩t燃料。
2)采用螺旋給料機和同向旋轉的撥料輥，可實現生物質鍘碎料的穩定喂料，機械化程度好，燃燒穩定。
3)小型浴室熱水鍋爐的熱效率約70%，與國內外大多數小型生物質鍋爐相當。
4)該實驗鍋爐的主要熱損失是散熱損失和排煙熱損失，可通過加強保溫、增加傳熱面積、調整爐膛結構、改善配風等措施加以改進，提高鍋爐效率。
5)鍋爐排煙中煙塵含量低，符合國家標準。
總體來說，該鍋爐運行穩定，結構簡單，燃料成本低，適合廣大城鄉結合部和小城鎮的小型供熱應用。
