串聯盤式管道連續輸送機是一種新型的散料輸送設備。它的工作原理是：在封閉的管道內用鋼絲繩或鋼鏈串聯起來的圓盤作為牽引機構運輸物料的。它滿足對環境要求很高的輸送任務，而且占地面積小，效率高，運輸成本低；串聯盤式管道連續輸送機的適用范圍較廣泛，除了一般粉狀、顆粒狀、彈丸狀及脆性材料外，還可輸送象二氧化鈦、氧化鈣、己二酸、炭黑、氧化鐵、硅石等重質材料。粉體物料在三維空間內沿封閉管道直線移動，輸送機布置靈活，形式多樣，可水平布置、豎直布置、傾斜布置及z型布置。它的應用領域廣泛，可廣泛的應用于化工，制藥，煤炭等各行各業。垂直單機輸送距離可達二十米左右。它對物料無破壞作用，設備的運行維護簡單，清理方便，系統具有自清理功能。
輸送機運行阻力的變化與每個串聯盤上物料的裝載高度有關，而裝載高度的大小取決于螺旋輸送機輸送物料的流量，而流量又與螺旋輸送機的轉速有關。本文對串聯盤輸送機輸送系統進行分析，得出輸送系統中驅動電機與受料電機之間的非線性關系，為了使輸送系統的驅動電機在恒功率下運行，須通過控制受料電機的轉速來控制物料流量。
1、輸送系統運行阻力的確定
串聯盤式管道連續輸送機輸送系統運行阻力包括物料運行阻力、牽引鋼絲繩及圓盤重力、圓盤與管道壁的摩擦力、彎曲段阻力。我們以垂直布置的串聯盤式管道連續輸送機為例討論各項阻力的計算方法。
1.]物料運行阻力

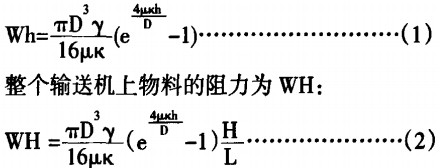

在直線段，當串聯盤在鋼絲繩的牽引下載著物料上行時，每個圓盤上物料的運行阻力為Wh:
其中：
h-單個串聯盤上物料高度；
H-整個串聯盤輸送機輸送高度；
L-串聯盤間距；
D-串聯盤直徑
y-物料的密度(kg/ m3)；
μ—壁面對物料的摩擦因數；
K -k=tanØ，由為物料的內摩擦角。
1.2牽引鋼絲繩及圓盤重力
由于串聯盤輸送機上園盤等間距布置，重載段及空載段的牽引鋼絲繩和圓盤重力相互抵消，因此由牽引鋼絲繩和圓盤重力引起的運行阻力為零。
1.3圓盤與管道壁的摩擦阻力
圓盤與管道壁接觸，二者之間的摩擦力屬于滑動摩擦力WO:
W0=2NfH/L (3)
其中：
N—密封材料作用于管道壁的壓力(N)；
f一密封材料與管道壁的摩擦系數；
3、結論
1)分析了串聯盤輸送機的運行阻力影響因素，并推導出運行阻力的計算方法。
2)通過運行阻力的計算方法，推導出串聯盤輸送機的牽引輸送能力計算方法，并對比研究不同驅動時最大張力位置，為串聯盤輸送機的設計提供理論依據。
