北方水稻成熟較晚，收獲時水分較大，一般為17%～30%，水稻種子冬季貯存時除受發霉腐爛危害之外，還有受凍害的威脅。水稻種子水分在15%以時下，低溫對稻種發芽率影響很小，而超過15%，凍害就會發生；當水分超過16%時，發芽率明顯下降，當水分達到16. 8%時，越冬后發芽率受到嚴重影響，發芽率指標已達不到國家標準，不能再作種子使用。因此，水稻種子的烘干勢在必行，5HZ -3型水稻種子烘干機就是根據當前水稻生產需要由黑龍江省農墾科學院工程所研制的（該項目為農業部攻關課題），現將其介紹如下。
1、主要結構及工作原理

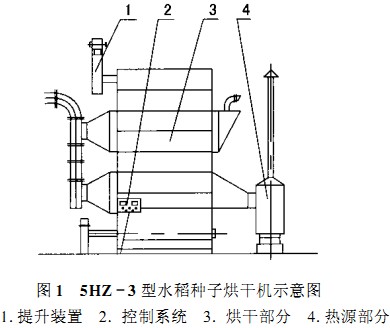

5HZ -3型水稻種子烘干機是一種小型烘干機，其主要由烘干塔、提升機及熱源等部分組成，而烘干塔又由上、下攪龍，烘干段1、2，緩蘇段1、2及排糧段等組成（見圖1）。
工作原理：稻種經斗式提升機提升至上攪龍，由上攪龍均布在烘干機內。根據待烘稻種的多少，可選擇裝機容量，但最少也需1.5t，即將第1干燥段和第1緩蘇段裝滿后，即可進行烘干作業。
作業時，熱量由熱風爐供給，在主風機的吸引作用下，熱風首先穿透糧層，對稻種進行烘干（負壓烘干）后到達風機，然后由風機排出機外或壓送至第2干燥段進行二次利用，對稻谷進行正壓烘干。烘后稻谷經排糧輥定量排出，經下攪龍送往提升機，再由提升機提起，送往機上進行緩蘇烘干或排出機外，完成烘干過程。
2、主要特點
2.1采用負壓、正壓交替干燥，提高了干燥品質
從保證水稻種子發芽率和減少爆腰出發，并考慮到熱能的充分利用和結構緊湊問題，該機采用了負壓熱風和正壓廢熱交替對種子進行干燥的工藝和結構，將第1干燥段布置在風機前部，利用風機的抽吸作用，使熱風穿過第1干燥段糧層，達到干燥種子目的，而將第2干燥段設置在風機后面，將使用過1次的熱風壓送到第2干燥段進行回收利用，這樣熱風前后利用2次，降低了熱能消耗。如烘干大降水速率的糧食或飼料時，廢氣濕含量較大，已沒有二次利用的價值，這時可以通過閥門將廢氣直接排掉。根據實際作業測定，該機這種結構的節能效果達17. 8%。
2.2增大內部傾角，采用多輥排糧，提高了干燥均勻度
由于稻谷內摩擦系數都較大，平均摩擦系數為0.7，比小麥高70%，所以稻谷在機內下流的阻力也較其它糧種大，因此，在設計時充分考慮此因素，烘干機內的角盒、底滑板等的傾角都較大，一般大于45℃，以盡量使機內稻谷流動順暢。
另外，該烘干機采用了5個排糧輥同時排糧，比一般烘干機多1倍以上，使排糧更加均勻，同時也使干燥均勻度提高，據農業部干燥設備質量監測中心測試，該機干燥不均勻度為0.4%。
2.3 緩蘇段與烘干段合二為一，減小了烘干機體積
為提高干燥能力、縮小烘干機體積，在設計上將烘干緩蘇合為一體，即第2干燥段放置在緩蘇段中，當需要長時間緩蘇時，可以只用第1干燥段，而將第2干燥段與緩蘇段一起作為緩蘇段用，當不需長時間緩蘇時，第2干燥段仍作為干燥段使用，這種變換只需將風機出口的換向閥門打開或關閉即能實現，操作十分方便。這種結構為機器小型化創造了條件，與同類機型相比，可縮小25%。
3、主要技術參數
外型尺寸（長×寬×高）：
4500mm×2100mm×5080mm
最大裝機容量：3620kg
最小裝機量：1500kg
干燥能力：2～ 3t/h
單位熱耗：≤5800kj/kg
爆腰率增值：<3個百分點
干燥介質溫度41—45℃
干燥不均勻度：<2%
整機質量：1760kg
配套動力：5.5kW
