1300t/d生產線配套B800板鏈斗式輸送機輸送熟料，該機長53.23m，爬坡傾角27.50，輸送能力70t/h，自投入使用后，鏈條銷軸頻繁竄出，使鏈條斷開，嚴重影響了生產。
1、故障情況及分析

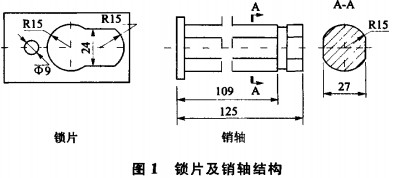

銷軸的固定是由鎖片卡人銷軸頂部的槽內，鎖片用一個M8的螺栓固定在板鏈上以起到鎖定銷軸的作用（見圖1）。銷軸在重負荷工作時對鎖片內孔反復擠壓和摩擦，導致鎖片內孔擴大，不能對銷軸定位，銷軸產生自由竄動而脫落。
2、解決措施
分析認為，鎖片固定的方式不合理，決定改為螺紋固定來解決這一問題。把銷軸頂部溝槽以后部分加長，加工成M24的螺紋，用M24的螺母替代鎖片以鎖定銷軸，銷軸結構見圖2。
3、效果
改型后的銷軸經部分更換后，在經過一段時間滿負荷運行后證明其穩定、可靠，銷軸不再竄出。后又把所有剩余部分全部更換，運行情況良好。
